قوالب الأغطية ذات التجويف العالي والسرعة العالية: القولبة بالضغط مقابل القولبة بالحقن

مقدمة
تعد أغطية الزجاجات من بين المنتجات البلاستيكية الأعلى حجمًا في العالم. قد تستهلك ماركة مشروب أو ماء واحدة ملايين الكبسولات يوميًا. ولتلبية هذا الطلب، تطورت تقنيات العفن والعمليات لإنتاج أغطية في دورات أقل من 4 ثوان، مع 48، 64، أو حتى 96 تجاويف لكل قالب. تتنافس تقنيتان مهيمنتان في هذا المجال: القولبة بالضغط والقولبة بالحقن. ولكل منها نقاط قوتها، ويعد فهمها أمرًا بالغ الأهمية لأي صانع قوالب أو صانع قوالب يخدم صناعة الإغلاق.
باعتباري فني قوالب يتمتع بعقود من الخبرة في قوالب التعبئة والتغليف عالية التجويف، سأطلعك على الفروق الفنية الدقيقة لكلتا الطريقتين، ثم أركز على تقنيات قولبة الحقن التي تتيح إنتاج أغطية عالية التجويف بسرعة عالية - التحكم في بوابة صمام العداء الساخن، والإخراج عالي السرعة، وتحسين التبريد - واختتم بدراسة حالة لقالب غطاء ذو ​​48 تجويفًا في العالم الحقيقي.
1. قولبة الضغط مقابل قولبة الحقن للأغطية
عملية صب الضغط:
يتم إسقاط بارسون بلاستيكي منصهر تم وزنه مسبقًا (عادةً PP أو HDPE) في تجويف القالب المفتوح. يُغلق القالب، ويضغط المادة على شكل الغطاء. بعد فترة تبريد قصيرة، يتم إخراج الغطاء. هذه العملية مستمرة ودوارة: قوالب متعددة على دائري تفتح وتغلق بالتسلسل.
عملية صب الحقن:
يتم حقن البلاستيك المنصهر تحت ضغط عالٍ في تجويف القالب المغلقعلى الرغم من نظام عداء ساخن. بعد التعبئة والتبريد، يفتح القالب ويتم إخراج الأغطية. يمكن أن يحتوي القالب على 32 أو 48 أو 64 تجاويف أو أكثر.

ميزة	صب الضغط	صب الحقن
وقت الدورة	2-4 ثواني (سريع جدًا)	4-8 ثواني (يعتمد على التجويف)
التجويف	غير محدود (دوارة)	محدودة بحمولة مشبك الماكينة وحجم الصوانى
مرونة تصميم الغطاء	محدودة (أشكال متماثلة وبسيطة)	عالية (القطع السفلية، المفصلات الحية، البطانات)
اتساق الوزن	ممتاز (±0.3%)	جيد (±1%) مع التحكم في بوابة الصمام
الاستثمار الأولي للأداة	عالية جدا (الصحافة الدوارة)	أقل للتجويف المعتدل
النفايات المادية	الحد الأدنى (بدون عداء)	يمكن أن يكون صفرًا مع العداء الساخن
أفضل تطبيق	أغطية مياه/CSD بسيطة ذات حجم كبير	قبعات معقدة ذات بطانات وشرائط دليل على التلاعب

الحكم:بالنسبة للحجم الكبير جدًا، والأغطية البسيطة جدًا (على سبيل المثال، أغطية المياه مقاس 28 مم)، فإن القولبة المضغوطة هي السائدة. ولكن بالنسبة لمعظم الأغطية التي تتطلب الدقة، أو حلقات إثبات التلاعب، أو تكامل البطانة، أو الهندسة المعقدة، فإن القولبة بالحقن باستخدام قوالب التجويف العالي هي الخيار المفضل.

2. التحكم في بوابة الصمام الساخن في قوالب الغطاء

في قوالب الحقن ذات الغطاء العالي التجويف، يكون العداء الساخن هو القلب. تترك البوابات المفتوحة التقليدية بقايا بوابة قد تخدش أو تتسرب. تعتبر بوابات الصمامات ضرورية لمعظم أغطية المشروبات.

كيفية عمل بوابات الصمامات:

يتحرك الدبوس الذي يتم تشغيله هوائيًا أو هيدروليكيًا للأمام لإغلاق البوابة بعد ملء التجويف وتعبئته. يؤدي هذا إلى قطع الذوبان بشكل نظيف، مما يترك الحد الأدنى من علامة الشاهد.

المتطلبات الأساسية لقوالب غطاء التجويف العالي:

• بوابة الصمام التسلسلية:بالنسبة للقوالب التي تحتوي على 48 تجاويف أو أكثر، يؤدي الفتح المتزامن لجميع البوابات إلى حشو غير متوازن بسبب توزيع ضغط المشعب. الفتح المتسلسل (حسب المناطق) يوازن التدفق ويقلل من ارتفاع الضغط.
• تصميم طرف الدبوس:تؤثر هندسة طرف صمام الصمام (المسطح أو المخروطي أو الكروي) على حجم علامة البوابة وموثوقية الختم. بالنسبة لأغطية المشروبات الغازية (CSD) التي يجب أن تتحمل الضغط، فإن وجود بوابة محكمة الغلق بشكل مثالي أمر بالغ الأهمية.
• مقاومة التآكل:تمر دبابيس وبطانات الصمامات بملايين الدورات. ويجب أن تكون مصنوعة من مواد مقاومة للتآكل (على سبيل المثال، الفولاذ المقاوم للصدأ المطلي بكربيد التنجستن) وأن تتمتع بخلوص دقيق (0.01-0.02 مم).
• Tالتحكم في درجة الحرارة:يجب أن تحتوي كل فوهة على مزدوج حراري وسخان مستقلين لمنع التجمد أو تحلل الذوبان.

نصيحة: بالنسبة للأغطية ذات البطانات الداخلية (على سبيل المثال، بطانات حاجز الأكسجين لأغطية العصير)، غالبًا ما يتم وضع بوابات الصمامات داخل تجويف الغطاء (البوابة الفرعية) لإخفاء الآثار.

وفي دورة مدتها 4 ثوانٍ، يجب أن يكون القذف سريعًا وموثوقًا تمامًا. يتم استخدام طريقتين رئيسيتين في قوالب الغطاء:

الطرد الميكانيكي (لوحة المتعرية):

تحيط لوحة متجرد محملة بنابض بالقلب. عند فتح القالب، يتم دفع لوحة التجريد للأمام بالنسبة إلى القلب، مما يؤدي إلى إزالة الغطاء. هذا أمر بسيط وقوي، لكن ضربة العودة تضيف جزءًا من الثانية.

الطرد الهوائي (انفجار الهواء):

يتم توجيه الهواء المضغوط (3-6 بار) عبر القلب، مما يؤدي إلى نفخ الغطاء. هذا سريع ولطيف للغاية، ولكنه يتطلب إغلاقًا مثاليًا للقلب ويمكن أن يكون صاخبًا.

الممارسة النموذجية لقوالب غطاء التجويف العالي:

اجمع بين حركة لوحة تجريد قصيرة (2-3 مم) لرفع الغطاء عن القلب، متبوعًا بدفعة هوائية لإخراجه. تضمن لوحة التجريد أن يتم كسر الغطاء بالتساوي من القلب، بينما يكمل الهواء عملية الطرد دون لمس سطح إغلاق الغطاء.

توقيت الطرد:يجب أن تتم شوط القذف بعد فتح القالب بالكامل لتجنب الاصطدام بالنصف الثابت. تستخدم القوالب المتقدمة ألواح تجريد يتم تشغيلها بالكامات أو بمحرك مؤازر للحصول على توقيت دقيق.

4. تحسين التبريد لقوالب الغطاء

يستهلك التبريد 60-80% من وقت الدورة. في قوالب غطاء التجويف العالي، يعد التبريد الفعال هو المفتاح لتحقيق دورات مدتها أقل من 5 ثوانٍ.

التبريد الأساسي:عادة ما يكون الدبوس الأساسي هو الجزء الأكثر سخونة. قنوات التبريد المستقيمة التقليدية في القلب غير فعالة.

وتشمل الأساليب الأفضل:الفقاعات (مدخلات الأنبوب الدوار): يتدفق سائل التبريد عبر أنبوب صغير إلى أسفل القلب ويعود عبر الحلقة، مستخرجًا الحرارة.

إدراجات التبريد الحلزوني:يتم تشكيل أخدود حلزوني في الحشوة الأساسية، مما يخلق مسار تدفق حلزوني لتحقيق أقصى قدر من التلامس مع السطح.

التبريد المطابق (إدراجات مطبوعة ثلاثية الأبعاد): بالنسبة إلى النوى المعقدة، يمكن أن تؤدي الإدخالات المصنعة بشكل إضافي مع القنوات المتوافقة إلى تقليل وقت التبريد بنسبة 30-40%.

تبريد التجويف:يحتاج نصف التجويف أيضًا إلى تبريد قوي. استخدم الفقاعات أو القنوات المستقيمة في أقرب مكان ممكن من سطح التجويف (مسافة 1.5-2.5 مم).

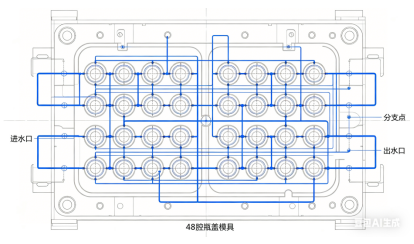

تدفق المبرد:ضمان التدفق المضطرب (رقم رينولدز> 5000) في جميع القنوات. حساب انخفاض الضغط. قد يتطلب القالب ذو 48 تجويفًا دوائر تبريد متعددة بالتوازي للحفاظ على معدل تدفق مرتفع.

فصل دائرة التبريد:بالنسبة للقبعات الطويلة (على سبيل المثال، القبعات الرياضية)، يمكن للدوائر المنفصلة للأجزاء العلوية والسفلية من القلب التخلص من الشكل البيضاوي.

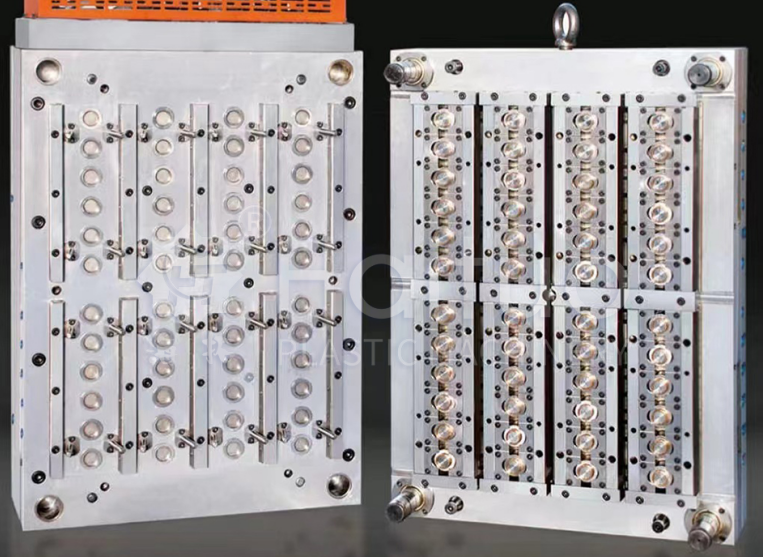

5. دراسة الحالة: قالب غطاء المشروبات الغازية ذو 48 تجويفًا

تحدي:احتاجت إحدى شركات المشروبات الكبرى إلى قالب لأغطية PCO 1881 CSD مقاس 28 مم (المشروبات الغازية). الدورة المستهدفة: 4.2 ثانية. الحجم السنوي: 80 مليون كبسولة. المواد: بولي بروبيلين + 5% عامل مضاد للكهرباء الساكنة.

نهج التصميم:

• التجويف:48 تجويفًا مرتبة في مخطط 6×8. قاعدة القالب: فولاذ عالي القوة (1.2738) مع أعمدة دعم أسفل كل تجويف لمنع انحراف اللوحة.
• عداء ساخن:48 فوهة لبوابة الصمام، فتحة متسلسلة حسب المنطقة (3 مناطق تحتوي على 16 تجويفًا). قنوات التدفق المتعددة متوازنة بالكمبيوتر في حدود انحراف 2%.
• تبريد:تستخدم المسامير الأساسية إدخالات تبريد حلزونية (سبائك النحاس) لاستخراج الحرارة بسرعة. جانب التجويف يستخدم الفقاعات. كان لكل تجويف دائرة تبريد مستقلة خاصة به لضمان التجانس.
• طرد:لوحة متجردة بضربة أولية 0.5 مم + نفخ هواء محدد التوقيت (4 بار). نوابض عودة القاذف مصممة لـ 5 ملايين دورة.
• مواد:المسامير الأساسية: نيتريد H13 إلى 65 HRC صلابة السطح؛ إدراجات التجويف: S136 غير القابل للصدأ لمقاومة التآكل الناتج عن الغاز المكربن.

النتائج بعد التجربة:

• وقت الدورة الذي تم تحقيقه:4.0 ثانية (أفضل من الهدف)
• اختلاف وزن القبعات:±0.2%
• بقايا البوابة:أقل من 0.05 مم، لا توجد تسريبات في اختبار الضغط (الأغطية تحتوي على 4 بار من ثاني أكسيد الكربون)
• وقت التبريد:1.9 ثانية (45% من إجمالي الدورة) أنتج القالب 5 ملايين غطاء قبل أول صيانة وقائية مجدولة

الدروس المستفادة:كان الجمع بين التبريد الحلزوني في النوى وبوابات الصمامات التسلسلية هو المفتاح. طلب العميل لاحقًا قالبًا مماثلًا ثانيًا، ويتم تشغيلهما جنبًا إلى جنب على جهازين ينتجان إجمالي 2500 غطاء في الدقيقة.

تتطلب القوالب عالية التجويف التي تعمل بسرعات عالية صيانة صارمة:

• تنظيف دبوس الصمام:كل 500000 دورة، يجب تنظيف مسامير الصمامات والبطانات من رواسب الكربون. استخدم فرشاة نحاسية ناعمة ومذيبًا.
• إزالة الترسبات من قناة التبريد:تراكم الحجم يقلل من كفاءة التبريد. قم بإجراء إزالة الترسبات الكيميائية كل مليون دورة.
• تزييت نظام القاذف:تحتاج أدلة لوحة المتعرية وصمامات الهواء إلى التشحيم المنتظم واستبدال الختم.
• فحص سخان العداء الساخن:قياس مقاومة كل سخان عند كل عملية سحب للقالب.
• الجدول الوقائي:بعد 3 ملايين دورة، استبدل جميع الأجزاء المتآكلة (مسامير الصمامات، والبطانات، والزنبركات).

خاتمة

تعتبر قوالب الأغطية ذات التجويف العالي والسرعة العالية من العجائب الهندسية التي تتجاوز حدود القولبة بالحقن. يعتمد اختيار الضغط أو الحقن على الحجم وتعقيد الحد الأقصى والقدرة الاستثمارية. بالنسبة للأغطية المصبوبة بالحقن، يكمن النجاح في ثلاث ركائز:

• بوابة صمام العدائين الساخنةمع التحكم المتسلسل والمواد المقاومة للتآكل.
• طرد عالي السرعةالجمع بين لوحة متجرد وانفجار الهواء.
• التبريد الأمثلباستخدام الفقاعات أو الإدخالات الحلزونية أو التصميمات المطابقة.

تُظهر علبة قالب غطاء CSD ذات 48 تجويفًا أنه مع التصميم المناسب والتصنيع الدقيق، يمكن لقولبة الحقن أن تنافس قولبة الضغط في السرعة مع توفير مرونة تصميم أكبر بكثير.

باعتبارنا صانع قوالب، فإن إتقان هذه التقنيات سيفتح الأبواب أمام سوق الإغلاق كبير الحجم، وهو أحد أكثر القطاعات تطلبًا ولكنه مجزٍ في صناعتنا.
