يواصل السوق العالمي لمركبات الطاقة الجديدة (NEV) مسار نموه القوي. وفقا لوكالة الطاقة الدولية (IEA)، تجاوزت مبيعات السيارات الكهربائية العالمية18 مليون وحدة في النصف الأول من عام 2026، حيث تمثل الصين أكثر من60% من الحجم الإجمالي. يجلب هذا الارتفاع ضغطًا تحويليًا على صناعة قوالب الحقن - حيث تتطلب مكونات سيارات الطاقة الجديدة تفاوتات أكثر صرامة،مواد أخف وزنا، وعلى نحو متزايدهندسات معقدة التي تتحدى نماذج صنع القالب التقليدية.

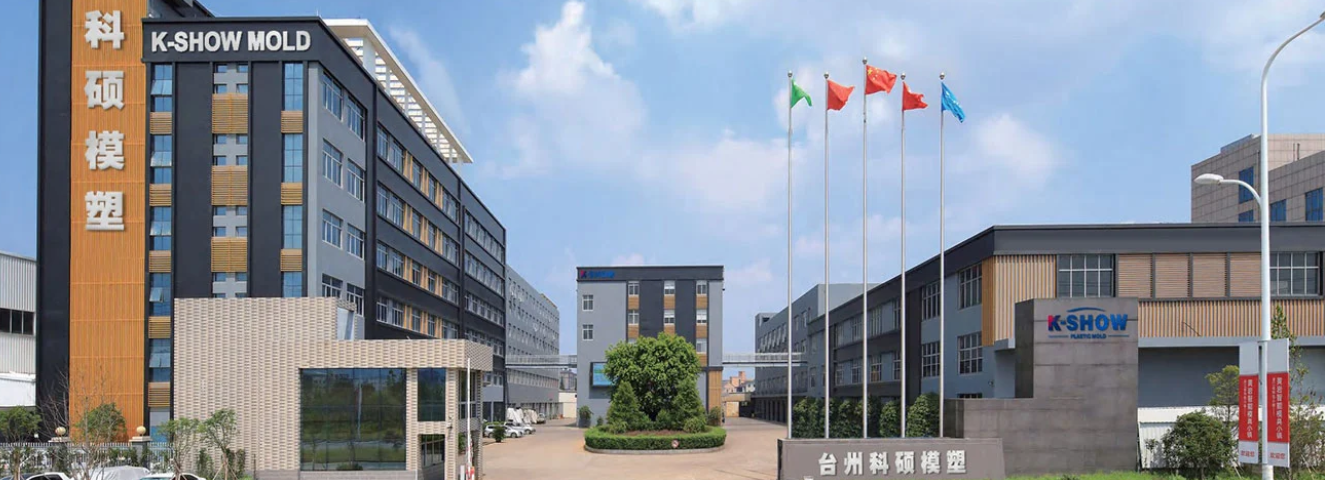

KSHOW، تعمل كتايتشو هوانغيان K-Show شركة قوالب البلاستيك المحدودة، تم دمجها في "عاصمة العفن" الصينية في هوانغيانأكثر من 20 عاما، مع سجل حافل منتم تسليم أكثر من 30,000 مجموعة قوالب لأكثر من 100 دولة. كشهادةالمؤسسة الوطنية للتكنولوجيا الفائقة عقدايزو 9001 وإتف 16949 شهادات جودة السيارات، وامتلاكهاأكثر من 100 براءة اختراع، تطورت الشركة بشكل مطرد من تصنيع القوالب التقليدية لتصبح موردًا متخصصًاأدوات دقيقة على مستوى السيارات، بما في ذلك أغطية نظام البطارية، والأقواس الهيكلية، والديكورات الداخلية الوظيفية. للاستفسارات، تواصل مع KSHOW علىSale@kshowmould.com أو عبرواتساب: +86-18957424655.
توافق المواد والإدارة الحرارية
تعتمد سيارات الطاقة الجديدة بشكل متزايداللدائن الحرارية الهندسية مثلPA66-GF35, بي بي اس-GF40، وبي بي تي-GF30 لتحقيق خفض الوزن مع الحفاظ على السلامة الهيكلية. تمثل هذه المواد تحديات مميزة:
درجات حرارة ذوبان عالية
● (280-340 درجة مئوية) تتطلب قوالب ذات ثبات حراري فائق
تعزيز الألياف الزجاجية
● يسرع التآكل على أدوات الفولاذ التقليدية
نوافذ المعالجة الضيقة
● المطالبة بالتحكم الدقيق في درجة الحرارة عبر تخطيطات متعددة التجاويف
دقة الأبعاد على نطاق واسع
غالبًا ما تمتد إطارات وحدة البطارية وألواح التبريد600-1200 ملم مع التحمل التسطيح ضيق مثل± 0.05 ملم عبر السطح بأكمله. تحقيق ذلك في أحجام الإنتاج200000+ وحدة سنويا يتطلب المتقدمةمحاكاة تدفق العفن, تصميم قناة التبريد المطابق، ومراقبة ضغط التجويف في الوقت الحقيقي.
تحسين وقت الدورة
مع تكثيف ضغط التكلفة لكل جزء، يصبح وقت دورة القالب عاملاً حاسماً. بالنسبة لمكونات سيارات الطاقة الجديدة المتوسطة والكبيرة الحجم، يؤدي ذلك إلى تقليل وقت الدورة من45 ثانية إلى 35 ثانية - أتحسن 22% — يمكن أن ينقذ تقريبا180.000 دولار سنويا لكل خلية إنتاج لدى مورد نموذجي من المستوى الأول.
خلفية المشروع

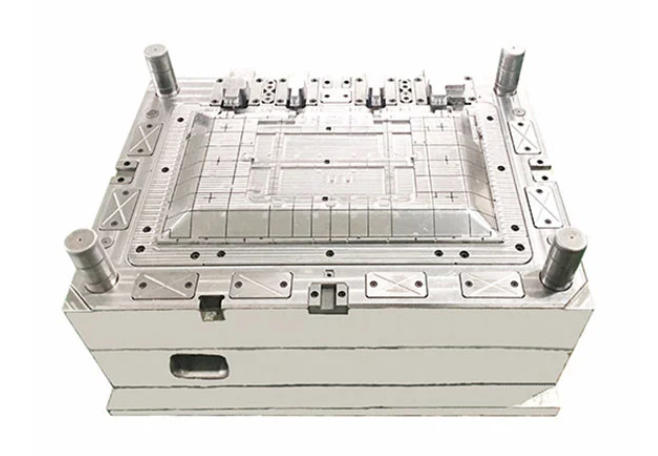

في الربع الثالث من عام 2025، نفذت KSHOW مشروعًا لشركة تصنيع بطاريات NEV محلية تتطلبقالب حقن ذو 4 تجويفات للوحات نهاية وحدة البطارية. هندسة الجزء المطلوب:
|
متطلبات |
مواصفة |
|
أبعاد الجزء |
320 × 180 × 45 ملم |
|
مادة |
PA66-GF35 (مثبطات اللهب V-0) |
|
التسامح التسطيح |
±0.03 مم عبر خط الفراق |
|
اختلاف الوزن من تجويف إلى تجويف |
≥ 0.8% |
|
وقت الدورة المستهدفة |
≥ 32 ثانية |
|
حجم الإنتاج السنوي |
480.000 قطعة |
النهج الهندسي
قام فريق KSHOW الهندسي بتنفيذ الحلول التالية:
1. تحليل تدفق القالب: أُجرِيمولديكس3D محاكاة عبر ثلاث تكرارات، مما يؤدي إلى تحسين موقع البوابة لتقليل تكوين خط اللحام في المناطق الحرجة من الناحية الهيكلية.
2. التبريد المطابق: منتشرةإدراجات التبريد المطبوعة ثلاثية الأبعاد (الفولاذ الماراج، تلبيد المعدن بالليزر المباشر) لتحقيق درجة حرارة سطح التجويف موحدة بالداخل±3 درجة مئوية، تقليل وقت الدورة بنسبة18% مقابل القنوات المحفورة تقليديا.
3. عداء ساخن لبوابة الصمام: أنظام بوابة الصمام المتسلسل ذو 4 قطرات (فوهة واحدة لكل تجويف) تضمن تعبئة متوازنة. تم عزل مشعب العداء الساخن حرارياً باستخدام فواصل من سبائك التيتانيوم لمنع انتقال الحرارة إلى قاعدة القالب.
4. اختيار أداة الصلب: يتم استخدام إدخالات التجويف والقلبعصب 8407 سوبريم فولاذ للعمل على الساخن بدرجة ESR، مقسى48-50 لجنة حقوق الإنسان، معطلاء TiAlN PVD لتعزيز مقاومة التآكل ضد تآكل الألياف الزجاجية.
5. استشعار الضغط داخل القالب: مدمجكيستلر نوع 6182C مجسات ضغط التجويف متصلة بحقن كومو نظام مراقبة العملية، مما يتيح التحكم في التحول في الوقت الحقيقي وتتبع الجودة الجزئية.
نتائج
بعد90 يوما من بداية التصميم إلىتجربة T0، حقق القالب المقاييس التالية أثناء التحقق من صحة الإنتاج:
|
مؤشرات الأداء الرئيسية |
هدف |
تم تحقيقه |
|
وقت الدورة |
≥ 32 ثانية |
30.5 ثانية |
|
التسطيح (Cpk، n=125) |
≥ 1.33 |
1.58 |
|
اختلاف الوزن من تجويف إلى تجويف |
≥ 0.8% |
0.52% |
|
معدل الخردة (أول 50000 طلقة) |
≥ 0.3% |
0.18% |
|
عمر الأداة حتى الصيانة الرئيسية الأولى |
500000 طلقة |
620.000 لقطة (لا تزال قيد التشغيل) |
لقد أنتج القالب الآن620.000 قطعة دون صيانة كبيرة، تتجاوز العميلمعيار 500000 طلقة بواسطة24%. أبلغ العميل عن تقديرتوفير التكاليف السنوية بمبلغ 245,000 دولار ويعزى ذلك إلى انخفاض وقت الدورة وانخفاض معدل الخردة.
الوزن الخفيف وقولبة المواد المتعددة
إن الدفع نحو نطاق قيادة ممتد يتسارعاستبدال المعدن بالبلاستيك. المكونات مصبوبة مسبقًا في الألومنيوم - مثلعلب المحركات, مرفقات العاكس، والأقواس الهيكلية - يتم الانتقال إلىاللدائن الحرارية عالية الأداء معإدراج صب أوovermolding التقنيات. KSHOW تستثمر فيمكبس حقن ثنائي الطلقة سعة 1600 طن لخدمة هذا الطلب المتزايد.
التكامل الرقمي المزدوج
يتم تضمين الشركات الرائدة في مجال تصنيع القوالبتقنية التوأم الرقمي في سير عملهم. تتيح النسخة المتماثلة الرقمية للقالب - التي يتم تحديثها باستمرار باستخدام بيانات الاستشعار في الوقت الفعلي من الإنتاج - إمكانية ذلكجدولة الصيانة التنبؤية وتحسين معلمة العملية دون تعطيل الإنتاج. بدأت KSHOW برنامجًا تجريبيًا للدمجبوابات حافة إنترنت الأشياء في قوالب الإنتاج المختارة.
الاستدامة وكفاءة الطاقة
تعمل الضغوط التنظيمية والتزامات الشركات البيئية والاجتماعية والحوكمة على زيادة الطلب على القوالب التي تدعم ذلكراتنجات المحتوى المعاد تدويرها والمعالجة الأمثل للطاقة. التبريد المطابق وحده يمكن أن يقلل من العفن الخاص
تقوم KSHOW بتنفيذ استراتيجية مكونة من ثلاث ركائز لتعزيز مكانتها في سلسلة توريد سيارات الطاقة الجديدة:
